浙江省某市自來水公司安裝了兩臺900mm大管徑SCLDG-900型電磁流量計，于1997年啟用。其中一臺運行正常，另一臺在1一2小時周期內儀表輸出出現0%一50%滿度值波動的不正常現象。分析管網運行狀況，排除了流動波動的可能性，認為是流量測量方面的問題。



一、儀表安裝和周圍環境

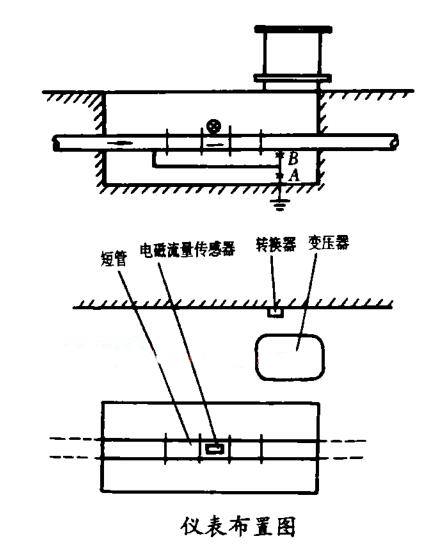

    勘察現場，儀表布置及周圍環境如下圖所示。電磁流量計安裝、電氣連接和接地基本符合《使用說明書》規定的要求。與流量傳感器連接的管道是有水泥襯里的鋼管，流量傳感器上下游緊接一段長0.5m的無襯里的短鋼管。sc100型電磁流量轉換器與傳感器相距約10m。

    有一幾百kVA的三相變壓器安裝在電磁流量計附近，它離流量傳感器和流量轉換器的距離分別約8m和2m



二、故障原因分析和采取措施

    1.故障分析

    根據分析，故障原因可能有以下兩種:①大功率變壓器所產生的磁場干擾;②管道上雜散電流干擾。要證明是否是變壓器磁場干擾影響，因要關閉變壓器涉及面廣，故安排為第二步檢查，首先檢查是否是管道上雜散電流干擾。檢查方法是電磁流量傳感器不加激磁電流，用示波器測兩電極間的電勢，其值應該為零。本案例測得波形畸變的交流電勢，峰值峪高達1V，當儀表輸出波動時，前置放大器的輸出亦出現飽和現象;而通常電磁流量計的流量信號僅為幾個mV，前置放大器應處于線性范圍。初步判斷管網上雜散電流干擾是主要原因。



    2.采取措施

    絕緣緊接流量傳感器的兩短管和上下游管道的電氣連接，連接法蘭間的螺栓墊以絕緣材料墊圈，且在螺栓上套上絕緣套管。該工作可以在不停流運行狀態下進行，28只螺栓逐個換上墊圈和增套絕緣套管。



三、效果

    完成上述改進措施后，電磁流量傳感器與工藝管道電氣絕緣而與被測水流處于同電位。儀表投入運行，其輸出顯示穩定正常，排除了電力變壓器磁場干擾影響的可能性。間接驗證了相隔8m的數百kVA的電力變壓器對電磁流量計的影響，在通常的情況下可以忽略。

    為進一步尋找雜散電流干擾源頭，在A點接人電流表，測得電流6OmA.AC;在B點接人電流表，電流為零。判斷干擾源頭來自流量傳感器的上游。

    這一措施也可在有陰極保護電流管網上，作為排除電流干擾影響的方法。
