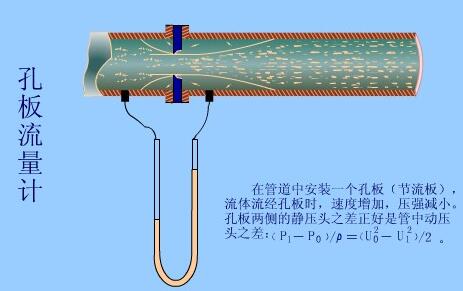

節流件名稱

適用管道

(DN mm)

適用直徑比B(d/D)

應用特點

流出系數不確定度Ec%

設計標準

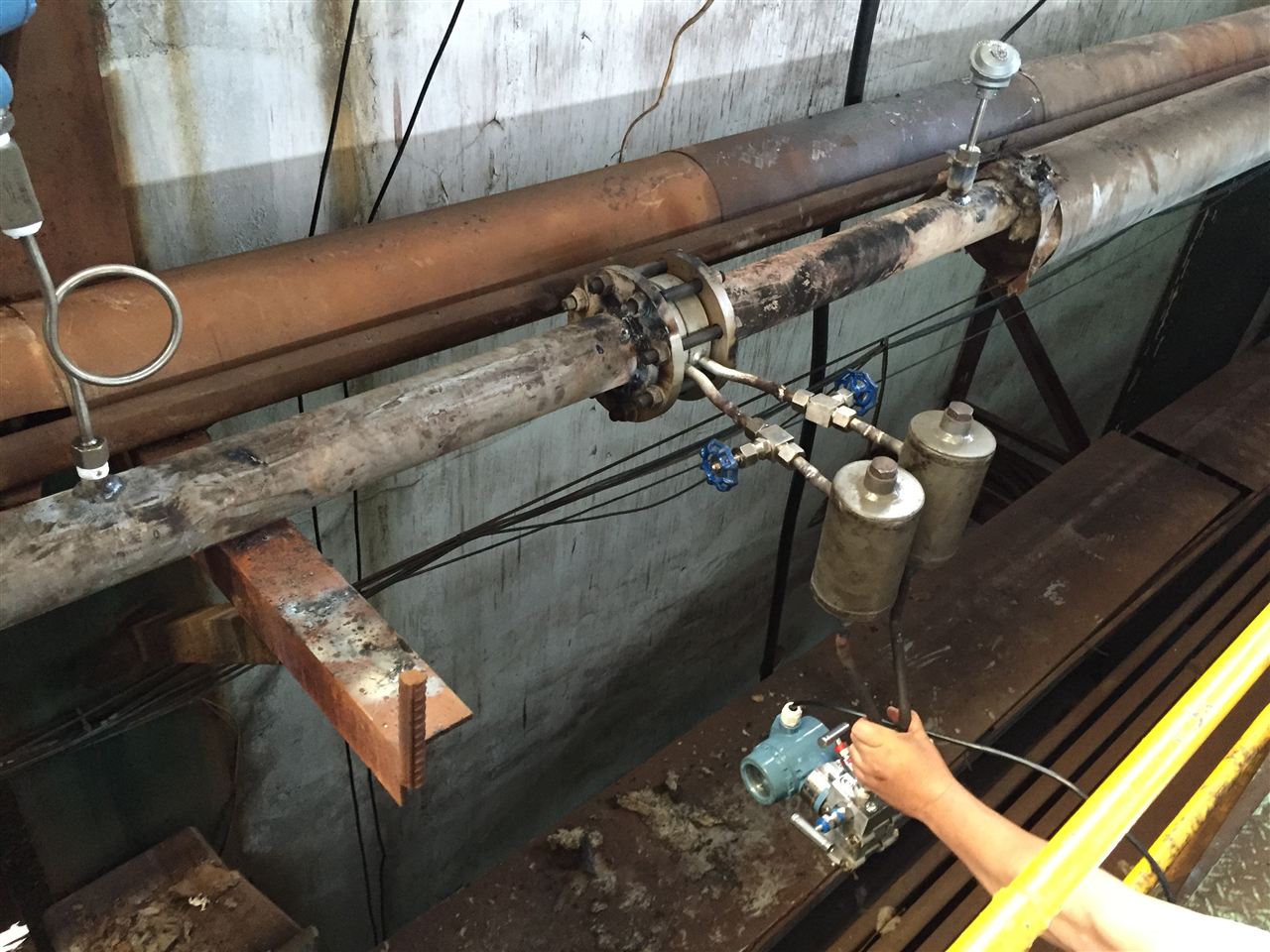

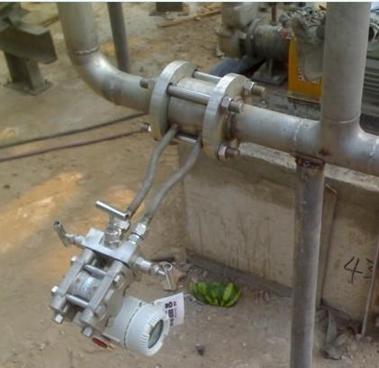

角接取壓標準孔板

環室式

50－500

50－500

0.2－0.75

0.2－0.75

適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量

0.6－0.75%

ISO5167

GB/T2624－93

夾緊環式

50－500

0.2－0.75

易于清除污物，可用于不太清潔流體流量的測量

斜鉆孔式

450－1000(3000)

0.2－0.75

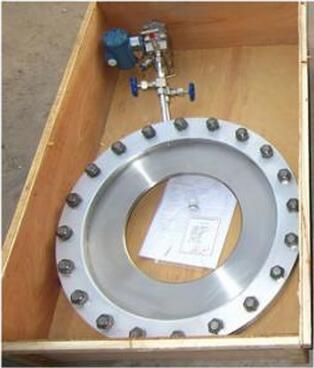

法蘭取壓標準孔板

50－1000

0.2－0.75

易于清除污物，適用于各種介質

0.6－0.75%

ISO5167

GB/T2624－93

徑距取壓標準孔板

50－1000

0.2－0.75

角接取壓標準噴嘴

(ISA1932噴嘴)

50－500

0.3－0.8

壓損小，壽命長，尤其適用于蒸汽流量測量

0.8－1.2%

ISO5167

GB/T2624－93

長徑噴嘴

50－630

0.2－0.8

壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量

2.0%

ISO5167

GB/T2624－93

經典文丘利管

機械加工式

100－800

0.2－0.8

壓力損失小，所需直管段小于孔板、噴嘴

1.0%

ISO5167

GB/T2624－93

粗焊鐵板式

200－1200(2000)

0.4－0.7

1.5%

文丘利噴嘴

65－500

0.316－0.77

同上

1.2－1.75%

ISO5167

GB/T2624－93

1/4圓孔板

25－150

0.245－0.6

適用于低雷諾數

2.0－2.5%

DIN BS

錐形入口孔板

25－250

0.1－0.316

同上

2.0%

BS

圓缺孔板

50－1500

0.32－0.8

適用于贓污，有氣泡析出或含有固體微粒的流體測量。

1.5%

DIN

偏心孔板

100－1000

0.46－0.84

1－2%

ASME

小孔板

12.5－40

0.2－0.75

適用于小管道流量測量

0.75%

ASME

透鏡式孔板

12.5－150

0.2－0.75

適用于高壓常溫小管道流量測量

0.6－0.75%

ISO5167ASME

端頭孔板

大于等于15

0.2－0.62

1.5－2.0%

雙重孔板

25－400

0.2－0.8

適用于大流量測量

限流孔板

型號

說 明

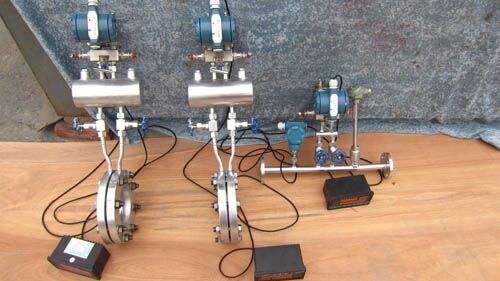

SC-LGDK

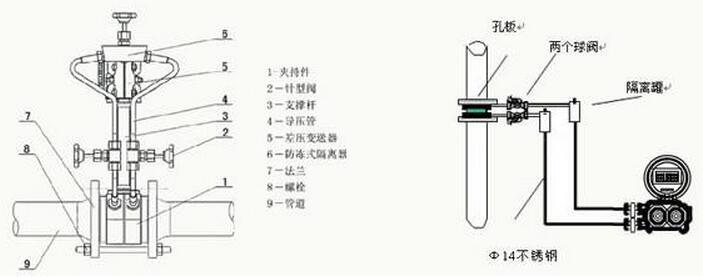

節流裝置（孔板流量計）

代號

按其結構特征的兩大基本分類

K

孔板

P

噴嘴等

代號

公稱壓力（105Pa）

2.5

2.5

10

10

16

16

25

25

64

64

100

100

200

200

代號

口徑

10～1600

10～1600mm

代號

按其結構形式細分

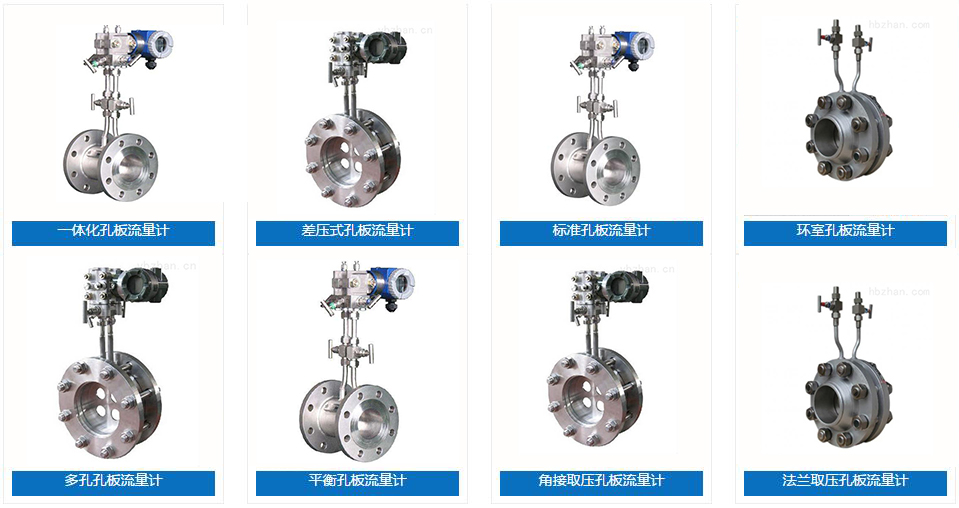

H

標準孔板(環室)

Y

標準孔板(法蘭)

K

標準孔板(鉆孔)

I

ISA 1932噴嘴

L

長徑噴嘴

W

文丘利噴嘴

G

經典文丘利管

S

雙重孔板

Q

圓缺孔板

Z

錐形入口孔板

R

1/4圓孔板

P

偏心孔板

N

整體(內藏)孔板

X

楔形孔板

T

不在上述之列的特殊節流裝置

代號

介質

1

液體

2

氣體

3

蒸汽

4

高溫液體

代號

補償形式

N

不帶壓力、溫度補償

P

帶壓力補償輸出

T

帶溫度補償輸出

Q

帶壓力、溫度補償輸出

代號

變送器差壓量程范圍

0

微差壓量程

1

低差壓量程

2

中差壓量程

3

高差壓量程

代號

是否帶現場顯示

W

節流裝置傳感器

X

智能節流裝置（流量計）
