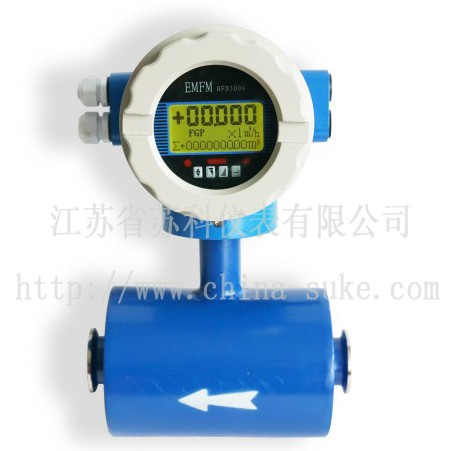

衛生型電磁流量計
|
slkLDBW系列衛生型電磁流量計是為了滿足食品行業對食品衛生要求而將傳統法蘭連接的管道式電磁流量計采用了衛生型的襯里材料和卡箍連接加工工藝，符合食品行業的衛生要求，同時衛生型電磁流量計采用了不銹鋼外殼及不銹鋼卡箍連接，方便電磁流量計的快速拆卸、清洗，使電磁流量計在使用過程中介質不易被污染，且能有效防止測量流體殘余物在測量管中的堆積，可廣泛應用于礦泉水、醬油、果醬、啤酒、果汁、米酒、牛奶等食品的生產制造過程及衛生、化工等領域。
一、特點：
1、傳感器采用新型的衛生型襯里材料，防止了測量介質殘余物在測量管中的堆積。
2、傳感器采用快速連接方案，電磁流量計便于拆卸、維護和清洗。
3、轉換器采用16位嵌入式微處理器做信號處理，具有集成度高，運算速度快，計算精度高，全數字化信號處理，抗干擾能力強，測量可靠等特點。
4、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART協議。
二、技術參數
1、口徑：DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
2、精度：0.5級；1.0級
3、被測介質溫度：T＜120℃
4、環境溫度：-20~+45℃
5、相對濕度：5%~95%
6、額定壓力：PN1.0
7、流速范圍：0.3~12m/s
8、電導率：＞5μs/cm
9、電極：316L
10、內襯：PTFE
11、本體材質：不銹鋼
12、供電電源：AC220V±10%? 50Hz±5%；DC24V
13、輸出信號：4~20mA；RS232 RS485；HART協議；脈沖輸出
14、防護等級：IP65
15、隔爆等級：EXdiiBT4~6 ??EXdiiCT4~6
16、產品分類：管道一體式；管道分體式
三、口徑與流量范圍
| 口徑 （mm） |
流量范圍 （m3/h） |
卡盤尺寸 （mm） |
口徑 （mm） |
流量范圍 （m3/h） |
卡盤尺寸 （mm） |
DN15 |
0.4~6 |
50.5 |
DN50 |
4~60 |
77.5 |
DN20 |
0.6~12 |
50.5 |
DN65 |
6~120 |
91 |
DN25 |
1.0~16 |
50.5 |
DN80 |
10~160 |
119 |
DN32 |
1.6~25 |
50.5 |
DN100 |
16~250 |
145 |
DN40 |
2.5~40 |
64 |
|
|
|
五、產品選型
| 型號 |
口徑 |
衛生型電磁流量計 |
slkLDBW |
15~100 |
|
|
代號 |
安裝形式 |
|
Y |
一體式 |
F |
分體式 |
|
代號 |
轉換器型號 |
ZA |
圓形 |
ZB |
方形（僅適用于分體式） |
|
代號 |
供電形式 |
AC |
（交流）220V AC 50Hz(90~245V AC 50Hz) |
DC |
（直流）24V DC (20~36V DC) |
LD |
鋰電池供電（不帶信號輸出） |
|
代號 |
輸出信號（可多選） |
|
I |
4~20mA |
|
f |
頻率 1KHz |
|
Rs |
串行通訊（485） |
|
H |
帶HART協議 |
|
C |
控制輸出 |
|
|
代號 |
防爆要求 |
N |
無防爆 |
EX |
防爆（僅適用于分體式） |
|
代號 |
介質溫度 |
T1 |
≤65℃ |
T2 |
≤120℃ |
|
代號 |
內襯材質 |
PTFE |
聚四氟乙烯 |
|
代號 |
電極材質 |
316L |
不銹鋼 |
