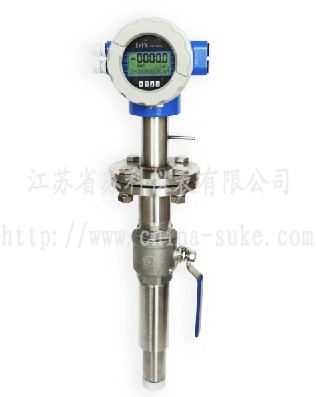

slkLDC系列插入式電磁流量計
|
slkLDC系列 插入式電磁流量計用來測量導電的液體,特別適用于大口徑的管道測量。 廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫藥、食品等工、農業部門的生產工藝過程流量測量和控制；適用于導電液體的總量計量。
產品特點：
1、可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；
2、采用16位嵌入式微處理器，運算速度快，精度高；
3、全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍度可達150:1；
4、超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好；
5、全漢字菜單操作，使用方便，操作簡單，易學易懂；
6、高清晰度背光LCD顯示；
7、具有雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；
8、內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量；
9、具有RS485或RS232數字通訊信號輸出
10、具有電導率測量功能，可判別傳感器是否空管；
11、恒流勵磁電流范圍大，可與不同公司、不同類型的電磁流量傳感器配套使用；
12、具有自檢與自診斷功能；
13、采用SMD器件和表面安裝（SMT）技術，電路可靠性高；
14、儀表內部設計有不掉電時鐘，可記錄16次掉電時間。
型號
型號: |
slkLDC系列 |
口 徑: |
DN150 - DN2000 |
精 度: |
± 2.5%測量值標準 ±1.5%測量值特殊 |
低導電率 : |
5μs/cm |
測量范圍 : |
推薦使用范圍： 0.5m/s～10m/s連續可調
大使用范圍：0.2m/s～15m/s連續可調 |
介質溫度 : |
-20- +150℃ |
環境溫度 : |
-20- +60℃ |
流體壓力 : |
≤ 1.6MPa |
防護等級 : |
傳感器 轉換器
IP67 IP67
IP68 IP67 |
材 質: |
探頭材質為 304不銹鋼, 電極材質為316不銹鋼,絕緣層為PTFE. |
電氣接口 : |
M20×1.5,1/2〞NPT |
顯示方式 : |
標準雙線液晶顯示 ,可同時顯示瞬時和累積流量。 |
電 源: |
220VAC 50HZ 24VDC |
防爆等級： |
Exd[ia]iam ll CT5 |
信號輸出： |
1、開關量可設為： 脈沖輸出（高1000HZ）；
高 /低流量報警；
空管報警；
流量方向示意；
故障報警；
2、電流輸出：4-20mA輸出。 |
組態方式： |
1、通過三個手動鍵現場組態。
2、通過遙控器現場組態。
3、通過手操器進行現場組態。
記憶：EEPROM不會消失之記憶體，無需電池保存。 |
產品選型
型號 |
口徑 |
插入式電磁流量計 |
slkLDC |
150~2000 |
|
|
代號 |
安裝形式 |
|
Y |
一體式 |
F |
分體式 |
|
代號 |
轉換器形式 |
ZA |
圓形轉換器 |
ZB |
方形轉換器（僅適用于分體式） |
|
代號 |
供電形式 |
AC |
（交流）220V AC 50Hz(90~245V AC 50Hz) |
DC |
（直流）24V DC (20~36V DC) |
LD |
鋰電池供電（不帶信號輸出） |
|
代號 |
輸出信號 |
|
I |
4~20mA |
|
F |
頻率 1KHz |
|
Rs |
串行通訊（485） |
|
C |
控制輸出 |
|
|
代號 |
防爆要求 |
N |
無防爆 |
EX |
防爆（僅適用于分體式） |
|
代號 |
是否帶球閥 |
N |
不帶球閥 |
Q |
帶球閥 |
|
代號 |
電極材質 |
316L |
不銹鋼 |
|
代號 |
配線
（適用于分體式） |
10 |
配10米引線
（標配） |
15 |
配15米引線 |
… |
以此類推 |
電磁流量計系列產品有：防腐型智能電磁流量計，一體式電磁流量計，分體式電磁流量計，插入式電磁流量計，防爆型電磁流量計；分體插入式電磁流量計
|
|
|
