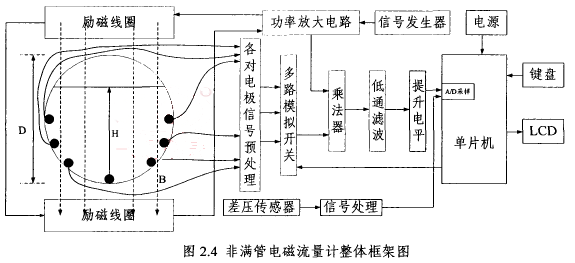

勵磁電路由信號發生器產生,實質是一個信號發生芯片,可以產生正弦波,方波,三角波,斜波和矩形脈沖波,經過功率放大電路,獲得合適大小的勵磁電流,通到勵磁線圈里面,產生交變磁場。測量管底部的差壓傳感器在該圖沒有顯示出來,在圖中可以看見,它產生的信號通過簡單的信號處理,通到MSP430單片機里的A/D里進行采樣,由單片機根據采樣結果控制多路模擬開關的輸入端選擇,選擇合適的電極對測量流體流過時產生的感應電動勢,同時獲得當前流體液位值的大小,由于電極直接采集到的信號幅值大小比較小,信號很微弱,所以需要在通到乘法器之前對電極的信號進行預處理,乘法器的輸出結果先進行硬件上的低通濾波處理,再進行電平提升,送入單片機內的心進行采樣,最后軟件濾波,得到流速信號的大小。流體的橫截面積通過公式計算得到。流量Q可通過下式獲得

         Q=V*S

         式中V一流體的流速,m/s

         S一流體的橫截面積,m2

         Q一一流體的流量,m3/s
