液體渦輪流量計的安裝位置和流動方向
1.安裝位置和流動方向
傳感器安裝方向水平、垂直或傾斜均可，不受限制。但測量固液兩相流體垂直安裝，自下而動。這樣能避水平安裝時襯里下半部局部磨損嚴重，低流速時固相沉淀等缺點。
水平安裝時要使用電軸線平行于地平線，不要處于垂直于地平線，因?yàn)樘幱诘撞康碾娨妆怀练e物覆蓋，部電易被液體中偶存氣泡擦過遮住電表面，使輸出信號波動。
.jpg)

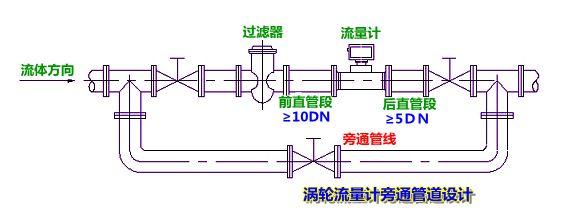

2.旁路管、便于清洗連接和預置入孔
為便于在工藝管道繼續流動和傳感器停止流動時檢查和調整點，應裝旁路管。但大管徑管系因投資和位置空間限制，往往不易辦到。根據電污染程度來校正測量值，或確定個不響測量值的污染程度判斷基準是困難的。除前文所述，采用非接觸電或帶刮刀清除裝置電的儀表，可解決些問題外，有時還需要清除內壁附著物，則可按右圖所示，不卸下傳感器就地清洗。
對于管徑大于1.5～1.6m的管系在液體渦輪流量計的附近管道上，預置人孔，以便管系停止運行時清洗傳感器測量管內壁。
3.負壓管系的安裝
氟塑料襯里傳感器須謹慎地應用于負壓管系；正壓管系應防止產生負壓，例如液體溫度于室溫的管系，關閉傳感器上下游截止閥停止運行后，流體冷卻收縮會形成負壓，應在傳感器附近裝負壓防止閥，如右圖所示。有制造廠規定PTFE和PFA塑料襯里應用于負壓管系的壓力可在20℃、100℃、130℃時使用的壓力必須分別大于27、40、50kPa。
4.接地
傳感器必須單接地(接地電阻100n以下)。分體型原則上接地應在傳感器側，轉換器接地應在同接地點。如傳感器裝在有陰腐蝕保護管道上，除了傳感器和接地環起接地外，還要用較粗銅導線(16mm2)繞過傳感器跨接管道兩連接法蘭上，使陰保護電流與傳感器之間隔離。
