一、概述
渦輪流量計是采用國外先進技術生產制造的，是最理想計量液體的流量計之一。它具有結構簡單，計量精度高，使用壽命長，操作簡單，容易檢修等特點。該產品廣泛用于冶金、化工、石油、城建、環保、食品等領域，高精度測量水、自來水、柴油、汽油和較低粘度原油等流體的體積流量。
二、工作原理
傳感器內的渦輪在流體作用下產生旋轉，使信號檢測器的磁場發生變化，因此在信號檢測器的線圈中感應出交變電壓，在經過放大器放大、濾波、整形輸出方波信號。此信號電壓的頻率與葉輪的轉速成正比，即與流量（流速）成正比。
三、儀表類型

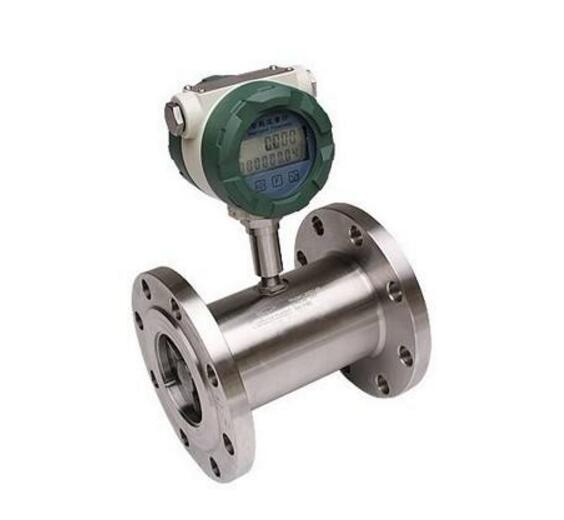

A 現場顯示型
本智能流量計是采用行進單片微機技術設計的新型流量計顯示儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套。可顯示瞬時流量和累計總量。
累計流量：八位數字，小數點后面3位有效數字。
瞬時流量：六位數字，可顯示出每升的變化。
顯示精度：鹵1個顯示單位。
信號輸出：脈沖輸出：1－3000Hz外供＋12－＋24VDC電源
電流輸出：4－20mA＋24VDC電源（兩線制）。
內置2節3V鋰電池并聯供電。
欠壓指示，隔爆型。
小信號切除功能。
B脈沖輸出型
工作電壓：＋12VDC或＋24VDC兩種（客房定貨前必須選定一種供電電源）
輸出信號：方波信號
幅值：＋12VDC供電幅值大約為10V。
＋24VDC供電幅值大約為20V。
安裝：放大器和渦輪流量計流量傳感器連接為M16脳1.5螺紋，渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器上，用手?jǐn)Q到感覺放大器到底后再把鎖緊螺母帶緊。
接線：脈沖輸出型放大器對外引線為三根，紅線、白線和屏蔽。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接，屏蔽接地。
C4-20mA輸出型
工作電壓：外供電＋24VDC（兩線制）
輸出信號：4－20mA
安裝：渦輪流量傳感器安裝完后，把放大器擰到渦
輪流量傳感器接頭處（m16脳1.5螺紋），用手?jǐn)Q到感覺放大器已經到底后把鎖緊螺母帶緊。
接線：紅線為電源線，白線為信號線。
D分體遠傳顯示型
工作電壓：外電源供電220VAC
顯示儀瞬時四位：累計總量8位顯示
顯示儀尺寸：橫式：160mm脳80mm
豎式：80mm脳160mm
顯示儀帶4－20mA輸出并能與計算機連接
四、設計特點
LW型渦輪流量計具有G（高）、Z（中）、D（低）三種系列，工作壓力最高達到50Mpa。主要用于油田注水系統對高壓水的計量。同時還適用于各種高低壓水機系統的流量檢測。
采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在少量泥沙與污物的介質中工作。
傳感器采用全不銹鋼結構，（渦輪采用2Gr13）防腐蝕性能好。釤鉆永磁合金作為信號檢測器，輸出信號強，磁穩定性好。釤鈷永磁合金作為信號檢測器，輸出信號強，磁穩定性好，可在0－120℃介質中正常工作。
容易維修，流量計有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，內部清洗簡單。
五、主要技術參數：
測量介質：液體
傳感器精度：鹵0.5%；鹵1.0%（特定可達0.2%）
重復性：指示值的鹵0.2%
環境溫度：－20℃－＋50℃
介質濕度：0℃－＋120℃
相對濕度：5%－95%
防爆標志：ibIIBT4
防護等級：IP67
