應用

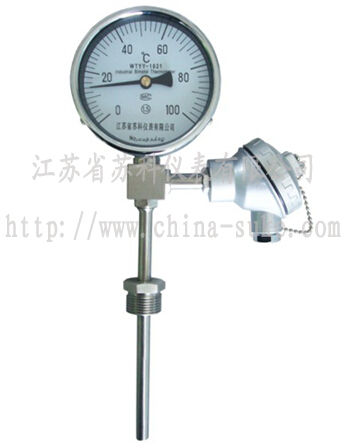

帶熱電阻（熱電偶）雙金屬溫度計既滿足現場測溫需求，亦滿足遠距離傳輸需求，
遠傳雙金屬溫度計可以直接測量各種生產過程中的-40～+600℃范圍內液體、蒸氣和氣體介質以及固體表面的溫度測量。
性能:
1、具有測溫探頭小，靈敏度高、線性刻度、壽命長等特點。
2、具有遠傳輸出電阻信號（PT100）/
熱電偶或者4~20mA信號，抗震性，耐腐蝕性及大功率開關信號等多種功能。
3、結構形式與國際同類產品相同，可替代進口。
技術參數:
1、測溫范圍 -40～600℃
2、環境溫度 -10～55℃
3、相對濕度 ≤95％
4、精度等級 （表盤精度）：Ф60 2.5級 Ф100、Ф150 1.5級
輸出精度：PT100 A級 熱電偶 II級
5、時間常數 ≤60Ｓ
6、探頭耐壓 ≤6Mpa （根據工作壓力選擇）
7、探頭直徑≥φ8 可動外螺紋:M27*2或者用戶要求
8、
熱電阻PT100 熱電偶K、E或4-20mA電流輸出
9、防護等級：IP55
產品選型
| WSS |
|
雙金屬溫度計 |
表盤功能 |
|
|
空為正常的雙金屬溫度計 |
|
N |
|
表盤耐震 |
|
X |
|
表盤帶電接點（僅限于Ф100） |
信號輸出 |
P |
|
PT100 三線制輸出 |
|
E |
|
E分度號 兩線制輸出 |
|
K |
|
K分度號 兩線制輸出 |
|
B |
|
4~20mA信號輸出 |
表盤公稱直徑 |
-3 |
|
Φ60 |
|
-4 |
|
Φ100（常用） |
|
-5 |
|
Φ150 |
表盤形式 |
0 |
|
軸向（直型） |
1 |
|
徑向（角型） |
8 |
|
萬向（可調角型） |
安裝固定形式 |
0 |
|
無固定裝置 |
1 |
|
可動外螺紋 |
2 |
|
可動內螺紋 |
3 |
|
固定螺紋 |
4 |
|
固定法蘭 |
5 |
|
卡套螺紋 |
6 |
|
卡套法蘭 |
接線盒形式 |
|
|
空白為防水接線盒 |
B |
|
隔爆接線盒 |
選型須知
a 型號
b 熱電偶/熱電阻分度號
c 熱電偶/熱電阻精度等級
d 雙金屬溫度計精度等級
e 測溫范圍
f 安裝固定形式
g 保護管材質
h 插入長度
例A：
熱電偶雙金屬溫度計，軸向型，E型 I級 測溫范圍0-400℃�；顒�(dòng)螺紋M27x2，保護管316插入長度300mm.即為：WSSE-401 0-400℃ l=300mm I級 保護管316
