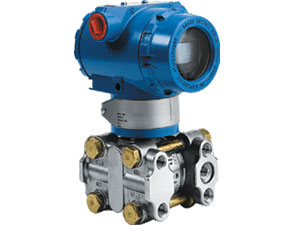

slk-1151/3351AP型絕對壓力變送器
|
slk-1151/3351AP型絕對壓力變送器可實現對除氣系統、蒸餾塔、蒸發器和結晶器等設備內的絕對壓力測量，允許在10Mpa下的壓力。絕對壓力變送器的δ室一側接受被測絕對壓力信號，另一側被封閉成高真空基準室，然后將其轉換成4～20mA DC信號輸出。
技術性能和參數：
輸出信號：二線制4～20mA DC
二線制4～20mA直流信號上疊加數字信號（智能）
供電電源：12～45VDC
電源影響：<0.005%/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.2%，±0.25%，±0.5%
（標配精度為±0.5%，若選擇其他精度請在訂貨選型時注明。）
遷移特性：大正遷移量500%
大負遷移量600%
注：1、負遷移量的絕對值，不大于一個工程大氣壓。
2、遷移后的上限或下限絕對值，均不應超過大測量范圍的上限值。
3、絕對壓力變送器不能進行負遷移。
阻尼：通常可在0.2～1.67秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
啟動時間：﹤2秒，不需預熱
工作環境：環境溫度：-29～93℃（模擬放大器）
-29～65℃（帶顯示表頭）
環境濕度：0～95%
防護特性：IP65
防爆類型：隔爆型 ExdIIBT4
本安型 ExiaIICT4
靜壓影響：零位誤差：±0.5%大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來消除。
產品選型：
| slk1151/3351AP |
絕對壓力變送器 |
|
代碼 |
量程范圍 |
4 |
0-4～40KPa |
5 |
0-40～250KPa |
6 |
0-0.16～1.0MPa |
7 |
0-0.4～2.5MPa |
8 |
0-1.6～10MPa |
|
代碼 |
輸出 |
E |
非智能型（4-20mA） |
S |
智能式(HART協議) |
|
代號 |
結構材料 |
法蘭和接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
35 |
哈氏合金C |
哈氏合金C |
鉭 |
|
44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
|
|
代號 |
選項 |
M1 |
0-100%線性指示表 |
M2 |
LED顯示表 |
M3 |
LCD顯示表 |
B1 |
管裝彎支架 |
B2 |
板裝彎支架 |
B3 |
管裝平支架 |
C0 |
1/2-14NPT錐管內螺紋接頭 |
C1 |
1/2-14NPT引壓接頭后部焊接引壓管Φ14 |
C2 |
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭 |
d |
隔爆型dⅡBT4 |
i |
本安型iaⅡCT6 |
|
|
