塑料管轉子流量計原理與結構 |
塑料管轉子流量計的主要測量元件轉一根小端向下，大端向上垂直安裝的錐形管及其在內可以上下移動的浮子。當流體自下而上流經錐形管時，在浮子上、下之間產生壓力差，浮子在此壓力差作用下上升，當使浮子上升的力與浮子所受的重力、浮子及粘性力三者的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定比例關系，浮子的位置高度可轉流量量度。
浮子直徑大處的上邊為讀數邊。

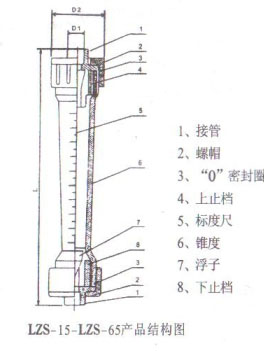

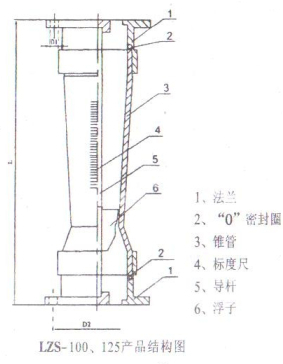

LZS-塑料管精密耐用轉子流量計外形安裝尺寸
外形安裝尺寸 |
型號 |
尺寸(mm) |
適用管道
(mm) |
短管型 |
L |
D1 |
D2 |
slk-LZS-15 |
202 |
20 |
45 |
15或20 |
slk-LZS-25 |
226 |
32 |
60 |
25或32 |
slk-LZS-32 |
288 |
40 |
74 |
32或40 |
slk-LZS-50 |
341 |
63 |
98 |
50或63 |
slk-LZS-65 |
430 |
75 |
122 |
65或75 |
slk-LZS-100 |
520 |
法蘭連接 |
100 |
slk-LZS-125 |
520 |
法蘭連接 |
125 |
