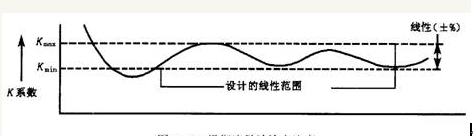

渦街流量計儀表系數:在出廠前已經過調試和檢測,每臺流量計的儀表常數Ｋ均已在銘牌和出廠合格證上注明，它的物理意義是在標定狀態下（Ｐ＝101.3ｋＰａ，ｔ＝20℃）每流過流量計１升體積流量，流量計輸出的脈沖個數，單位是１／Ｌ。由于測量介質溫度變化,測量管道及旋渦發生體幾何尺寸發生變化熱脹冷縮,需對流量儀表常數進行修正,修正系數ＫＴ的表達式為：ＫＴ＝1-4.8×10-5×ｔ-20式中:ｔ──測量介質的溫度,℃。
1：根據工藝設定的流量范圍計算出實際管道工作狀態下的體積流量：
工藝設定的流量可以是質量流量（kg/h）、工作狀態下的體積流量（m3/h）或標準狀態的體積流量（N m3/h），將質量流量或標準狀態的體積流量換算成工作狀態下的體積流量的方法如下：
a． 將質量流量的大流量（量程上限）Gmax（kg/h）換算成工作狀態下的體積流量Qmax（m3/h），計算公式為：
Qmax Gmax×─ m3/h）
式中: ρ ──儀表工作條件下介質的密度ｋｇ/ｍ3
b． 將氣體標準狀態的大流量（量程上限）Q0max（Nm3/h）換算成工作狀態下的體積流量Qmax（m3/h），計算公式為：
Qmax Q0max×─────×───── m3/h）
式中: Ｐ ──儀表工作條件下氣體的表壓（ＭＰａ）；
ｔ ──儀表工作條件下氣體的溫度（℃）。
2：根據工作狀態下的大體積流量Qmax（m3/h）計算渦街的大頻率fmax：
fmax ───×Qmax×Ｋ×ＫＴ Hz）
式中: Ｋ ──儀表系數（１／Ｌ），K值標明在儀表銘牌上；
ＫＴ──溫度修正系數。
例如：我們已知10寸渦街流量計的儀表系數為1.2脈沖/升，利用上式我們就可算出20寸渦街流量計的儀表系數為：0.15脈沖/升，而DN80的系數為：2.344脈沖/升。這樣我們就可根據實際工況需要設計加工任意口徑的渦街流量計，并且可以推算出它的理論儀表系數，為實流標定儀表系數提供理論參考。
