1.報警信息
電磁流量計流量流量轉換器的印刷電路板采用表面焊接技術，對用戶而言，是不可維修的。因此，用戶不能打開轉換器殼體。L-magE 智能化轉換器具有自診斷功能。除了電源和硬件電路故障外，一般應用中出現的故障均能正確給出報警信息。這些信息在顯示器左方提示如下：
SYS ---- 系統勵磁報警； MTP ---- 流體空管報警；
CUT ---- 小信號切除報警； REV ---- 反向流量切除報警；
HIG ---- 流量上限報警； L OW---- 流量下限報警
2故障處理
2.1儀表無顯示
* 檢查電源是否接通；
* 檢查電源保險絲是否完好；
* 檢查供電電壓是否符合要求；
2.2勵磁報警
* 勵磁接線 EXT＋和 EXT－是否開路；
* 傳感器勵磁線圈總電阻是否小于 150Ω；
* 如果 a、b 兩項都正常，則轉換器有故障。
2.3空管報警
* 測量流體是否充滿傳感器測量管；
* 用導線將轉換器信號輸入端子 SIG＋、SIG－和 SGND 三點短路，此時如果“空管 “提示撤消，說明轉換器正常，有可能是被測流體電導率低或空管閾值及空管量程設置錯誤；
* 檢查信號連線是否正確；
* 檢查傳感器電極是否正常：
使流量為零，觀察顯示電導比應小于 100%；在有流量的情況下，分別測量端子 SIG＋和 SIG－對 SGND 的電阻應小于 50kΩ（對介質為水測量值。最好用指針萬用表測量，并可看到測量過程有充放電現象）。
* 用萬用表測量 SD＋和 SD－之間的直流電壓應小于 1V，否則說明傳感器電極被污染，應給予清洗。
2.4 測量的流量不準確
* 測量流體是否充滿傳感器測量管；
* 信號線連接是否正常；
* 檢查傳感器系數、傳感器零點是否按傳感器標牌或出廠校驗單設置；
3 轉換器接線
3.1接傳感器信號線處理與標示

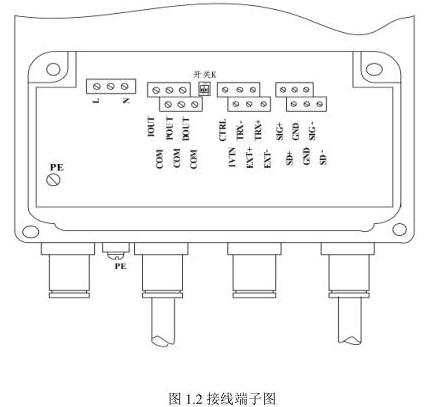

3.2方表端子接線與表示

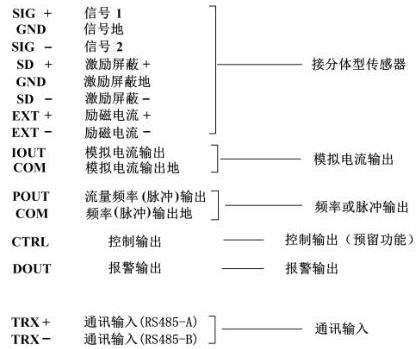

各接線端子標示含義如下：
備注：1 開關 K 為接 RS485 通訊終端電阻（標準配置電阻：120Ω）。
4.終端電阻為長距離通訊使用，短距離不接。
