1、安裝場所的要求
通常電磁流量傳感器外殼防護等極為IP67，對安裝場所有以下要求。
1）測量混合相流體時，選擇不會引起相分離的場所；測量雙組分液體時，避免裝在混合尚未均勻的下游；測量化學反應管道時，要裝在反應充分完成段的下游；
2）盡可能避免測量管內變成負壓；
3）選擇震動小的場所，特別對一體型儀表；
4）避免附近有大電機、大變壓器等，以免引起電磁場干擾；
5）易于實現傳感器單獨接地的場所；
6）盡可能避開周?chē)h(huán)境有高濃度腐蝕性氣體；
7）環境溫度在－25/－10～50/600℃范圍內，一體形結構溫度還受制于電子元器件，范圍要窄些；
8）盡可能避免受陽光直照；
2、安裝直管段的要求
首先注意傳感器本身不能作為荷重支撐點，它不能支撐比鄰的工作管道，應有夾持它的管道承重。為獲得正常測量精確度，電磁流量傳感器上游也要有一定長度直管段，但其長度與大部分其它流量?jī)x表相比要求較低。
90o彎頭、T 形管、同心異徑管、全開閘閥后要離傳感器進口端法蘭連接面5倍直徑（5D）長度的直管段，不同開度的閥則需要10D；下游直管段為（2～3）D；但要防止蝶閥閥片伸入到傳感器測量管內。各標準或檢定規程所提出上下游直管段長度亦不一致，有的電磁流量計要求比通常要求高。這是由于為保證達到當前0.5 級精度儀表的要求。
3、安裝位置和流動方向
傳感器安裝方向水平、垂直或傾斜（流體必須水平或傾斜向上方向流動）均可，不受限制。但要保證測量管與工藝管道同軸。其軸線偏離不得超過2MM。測量固液兩相流體最好垂直安裝，自下而上流動。
這樣能避免水平安裝時襯里下半部局部磨損嚴重，低流速時固相沉淀等缺點。
在傳感器鄰近管道進行焊接或火焰切割時，要采取隔離措施,防止襯里受熱，且必須確認儀表轉換器信號線未連接，防止損壞轉換器水平安裝時要使電極軸線平行于地平線，不要處于垂直于地平線，因?yàn)樘幱诘夭康碾姌O易被沉積物覆蓋，頂部電極易被液體中偶存氣泡擦過遮住電極表面，使輸出信號波動。
4、負壓管系的安裝
氟塑料襯里傳感器須謹慎地應用于負壓管系；正壓管系應防止產生負壓，例如液體溫度高于室溫的管系，關閉傳感器上下游截止閥停止運行后，流體冷卻收縮會形成負壓，應在傳感器附近裝負壓防止閥，有制造廠規定PTFE 和PFA 塑料襯里應用于負壓管系的壓力可在200C、1000C、1300C 時使用的絕對壓力必須分別大于對于不導電管道，接地法蘭夾裝在傳感器法蘭和管道法蘭之間。
5、接地
傳感器必須單獨接地（接地電阻10Ω以下）。分離型原則上接地應在傳感器一側，轉換器接地應在同一接地點。如傳感器裝在有陰極腐蝕保護管道上，除了傳感器和接地環一起接地外，還要用較粗銅導線（16mm ）饒過傳感器跨接管道兩連接法蘭上，使陰極保護電流于傳感器之間隔離。
有時后雜散電流過大，如電解槽沿著電解液的泄漏電流影響EMF正常測量，則可采取流量傳感器與其連接的工藝之間電氣隔離的辦法。同樣有陰極保護的管線上，陰極保護電流影響EMF 測量時，也可以采取本方法。
二、轉換器及其附件的安裝規范
1、轉換器和傳感器之間的信號電纜長度不能大于50M，且信號電纜必須用鍍鋅管套穿。如鍍鋅管在空中，應把鍍鋅管用導線可靠接地，接地電阻小于10 歐姆
2、供電電源為220v 單向交流電，在儀表箱里面加裝空氣開關，避雷器和空氣開關并聯連接，導線從空氣開關出來后接一個三項插座
3、避雷器接地
避雷器接地線長度不能超過1M，截面積大于6MM 方的多股銅芯絕緣導線。如附近沒有地網，應在避雷器附近作一個簡易地網，方法如下：用三條長度為1.5M的扁鋼或者角鋼，按正三角形排列打入地下，上面用扁鋼條把三條扁鋼焊接起來，在其中一角焊接螺栓，然后把避雷器接地線接上即可220V AC避雷接地線地平面安裝面板。
電磁流量計量程范圍確認： 工業污水使用測量被測介質流速一般以2～4m/s為適宜，特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。若被測介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的長時間磨損。對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。 在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算： Q=πD2V/4 Q:流量（㎡/h） D:管道內徑 V：流速（m/h） 注：量程Q應大于預計的最大流量值，正常的流量值以稍大于流量計滿量程刻度的50%為宜。 詳細咨詢：029-88923955
/div>

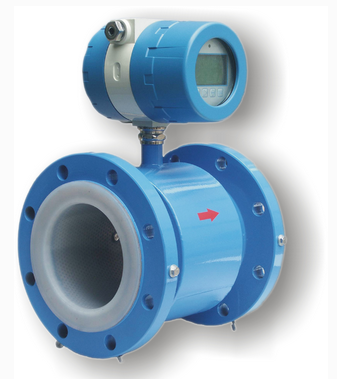

HT-LDE電磁流量計流量范圍參考： 口徑 流量范圍（m3/h） 口徑 流量范圍（m3/h） φ15 0.06~6.36 φ450 57.23～5722.65 φ20 0.11～11.3 φ500 70.65～7065.00 φ25 0.18～17.66 φ600 101.74～10173.6 φ40 0.45～45.22 φ700 138.47～13847.4 φ50 0.71～70.65 φ800 180.86～18086.4 φ65 1.19～119.4 φ900 228.91～22890.6 φ80 1.81～180.86 φ1000 406.94～40694.4 φ100 2.83～282.60 φ1200 553.90～55389.6 φ150 6.36～635.85 φ1600 723.46～72345.6 φ200 11.3～1130.4 φ1800 915.62～91562.4 φ250 17.66～1762.5 φ2000 1130.4～113040.00 φ300 25.43～2543.40 φ2200 1367.78～136778.4 φ350 34.62～3461.85 φ2400 1627.78～162777.6 φ400 45.22～4521.6 φ2600 1910.38～191037.6 φ2400 1627.78～162777.6 φ400 45.22～4521.6 φ2600 1910.38～191037.6 選型表：
型號 ：HT-LDE
口徑 ： 15~2600
代號 ： 電極材料。
