電磁流量計是利用電磁感應原理制成的流量計，壓力損失小，不易堵塞，輸出信號僅與流體平均流速有關，與粘度、密度、溫度等無關.測量精度高。現將我廠所用流量計介紹如下:

    一、電磁流量計的選型:

    粘膠粘度為4pa.s，比重為1. 12，三道過濾后的粘膠經Dg100的管道送人紡絲，該流量計安裝于過濾后的送膠管路上。

    1.變送器口徑的選擇:

    電磁流量計要求流體流速在0.5米/秒以上，我廠粘膠長絲年產量在3000噸左右，南北紡區枯膠瞬時流量為2. 5m3/h .若選擇通徑DN為40毫米的流量計。平均流速，滿足要求





    2.考慮粘膠具有一定腐蝕性和長期穩定運行的需要.襯里材料選擇聚四氟乙烯，電極材料選擇哈氏合金B。

    3.選擇分離型，配數字型轉換器。



    二、電磁流量計的安裝:

    1.未加旁路，流量計直接安裝于主管路上。

    因傳感器部分主要山測量導管、電極、勵磁線圈、鐵芯等組成，該部分不易出故障，若接于旁路管上，枯膠在一定時問內會凝固，操作工每天需定時開啟閥1.會帶來:①粘膠計量不準確.②操作會更麻煩。

    2.變送器在安裝時，傳感器上游側至少應有5倍管徑長度的直管段，傳感器下游側應有2倍管徑長度的直管段.直管段后最好為漸縮管.其圓錐角不應大于150

    3.為了提高整個系統的抗干擾能力，變送器與轉換器間需用屏蔽電纜連接，信號電纜兩邊的外露部分需保持最短，該電纜必須遠離動力電纜。

    4.流量計測量導管的金屬管體和粘膠應同為地電位、接地系統的接地電阻應小于100。

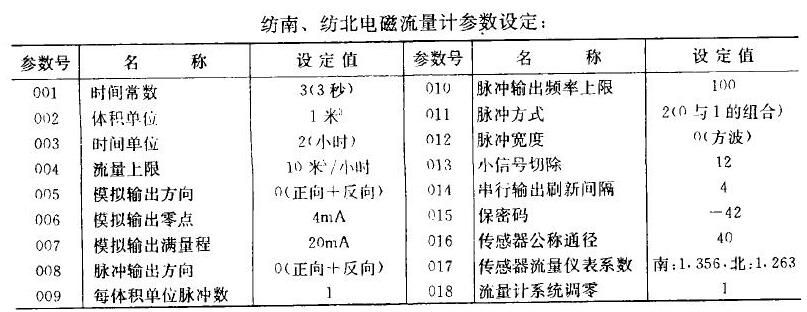

三、電磁流量計的投運



    四、運行情況:

    兩臺電磁流量計已運行了一年時間，運轉良好，誤差在允許范圍以內，該數字轉換器具有瞬時流量顯示和累積流量顯示，不僅給總廠成本核算提供了一個準確的數據.也給脫泡間操作工帶來了很大的方便，流量計投入運行沒多久的一天中午，北紡的瞬時流量達到4.17m3/h.原計劃紡3個小時的粘膠。現1.5個小時就會紡完，有了該表的準確顯示，未造成紡絲斷頭的重大事故。
