中、小口徑電滋流量計對上游前直管段溝要求不是很高的, 因為從流量計電汲到導管進口的距離L 已經有了幾倍直徑D 的直管段。
       所以我廠生產的25、50、80 毫米口徑的流量計, L / D 比值分別達8、5、3.5。我們曾分別象后文圖2 中A 、B兩種方向, 在導管進口擋住一半, 以測定流速分布對流量指示值的矛響, 但這種流速極度不對稱的惡劣條件, 在日常使用中也是罕見的, 試驗證明25 與50 毫米口徑二種儀表可以說覺察不出示位的變化, 8 。毫米口徑儀表流量變化也僅有0.25 ~ 1 %。由氣于流量計設計要求不能過長過重, 口徑愈大L / D 比值愈小, 例如我廠生產的1 5。毫米口徑儀表L / D 就只有2 , 上述相同試驗流量變化就月達1 一2.5% , 已經不容忽視了, 為此就要考慮流量計上游管道的影響。但限于設備條件,我們還沒有系統地做各種接管的試驗。該文提供了摸擬實際管道安裝條件的試驗數據, 同時引述了日本向國際標準化組織( 15 0 ) 建議的電磁流量計上游最短直管段長度。總的說來可作參考借鑒, 然而由于流量計結構、磁場分、布等設計不同,`流速場變化的影響也是有差別的, 但我們仍能從中著出趨勢大略。
        原文作者系北展電機制作所的工作人員, 文中雖然未說隊試驗樣機的型號, 但從L / D 比值參照該廠樣本, 估計是該廠生產的一般均勻磁場結構的電磁流量計。我們遵照前偉人關于“ 洋為中用” 和“ 批判地板收其中一切有益的東西” 的教導, 節譯以供使用單位參考, 以適應電磁流量計日益廣泛的應用。

一、在實際管道上流速分布影響:

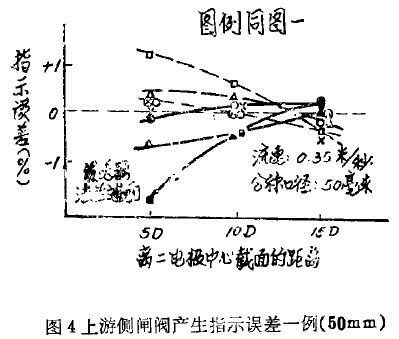

1、閘門閥
a：口徑D=300毫米電磁流量計的實驗。在50 毫米口徑電磁流量計上接漸縮管和異徑接管的實驗結果示于圖7 。漸縮管的誤差在0.2 沁以下。異徑管的誤差為0.6%, 如在流量計上游緊接著裝上S D 長度的直管段, 誤差可以減少到。.2% 以下。因為漸縮、漸擴管常常是同心圓, 它們的流速分布是軸對稱的, 理論上是不會產生誤差的。但如園錐角過大, 漸縮(擴)

2。彎管在50 毫米口徑電磁流量計的法蘭端面上, 接上單彎管、一平面雙彎管或二平面雙彎管, 它們的指示誤差分別如圖5、圖6 所示, 均在0.2% 以下, 也是不成問題的。但實際安裝時, 還是裝在離開電極中心的距離3 ~ S D 以上為好。圖3 所示是在下游一方裝置與圖2 相同條件的閘門閥, 閥門開度和指示誤差的關系, 指示誤差在0 . 5% 以下, 實際使用上是不存在問題的

二、電磁流量計上游推薦的直管段經短長度:
      表1 是日本15 0 / T C 3 0/ S T 對策委員會在1 9 74 年9 月向15 0 莫斯科會議提出的資料。它是綜合各電磁流量計生產廠的基礎數據, 考慮各種類型接管所造成的附加誤差包含在流量計精度范圍內, 所確定的電磁流量計上游與各接管間的必要的直管段長度。
