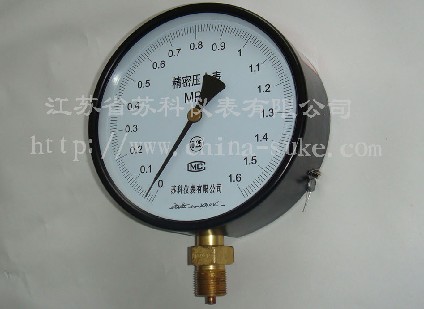

精密壓力表主要用來校驗工業用普通壓力表，精密壓力表也可在工藝現場精確的測量對銅合金和合金結構鋼等材質無腐蝕性、非結晶、非凝固介質的壓力。
精密壓力表在標度線下設置有鏡面環（A型B型），在使用中讀數更清晰精確。
|
■ 結構原理：
精密壓力表由測壓系統、傳動機構、指示裝置和外殼組成。精密壓力表的測壓彈性元件經特殊工藝處理，使精密壓力表性能穩定可靠，與高精度的傳動機構配套調試后，能確保精確的指示精度。
精密壓力表的工作原理是：當被測介質的壓力作用于彈性元件后，使其產生彈性變形—位移，經拉桿帶動傳動機構放大，由指示裝置指示被測壓力。
|
■ 主要技術指標：
○精密壓力表測量范圍、精確度等級及特點 |
型號 |
彈簧管材料 |
測量范圍MPa |
精確度等級 |
結構特點 |
YB-150A |
錫磷青銅
鉻釩鋼 |
0-0.1;0-0.16;0-O.25
;0-0.4;0-0.6;0-1;0-1.6;
0-2.5;0-4;0-6;0-10;
0-16;0-25;0-40;0-60 |
|
鏡面 |
YB-150B |
0.25 |
|
|
○精密壓力表使用環境條件：5～40℃，相對濕度不大于80%，且環境震動和壓力源的波動對儀表的精確讀數無影響。
○精密壓力表溫度影響：使用環境溫度如偏離20±3℃（A型）或20±2℃（B型）時，則須考慮溫度附加誤差0.4%/10℃
○精密壓力表重量：1kg(A型) 1.4kg(B型) |
|
