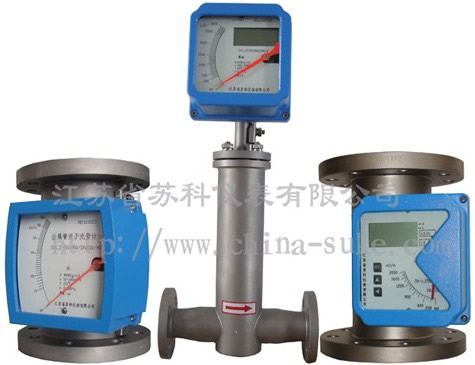

slkLZ系列金屬管浮子流量計
|
概述
slkLZ系列金屬管浮子流量計又稱金屬浮子流量計、金屬管轉子流量計和金屬轉子流量計。采用可變面積式測量原理，適用于測量液體、氣體。全金屬結構，有指針型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有0～10mA,4～20mA的標準模擬量信號輸出和現場指示，累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁過濾器和特殊規格品種。廣泛應用于：石油、化工、發電、制藥、食品、水處理等。復雜、惡劣環境條件，及各種介質條件的流量測量過程中。
金屬管浮子流量計適用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；金屬管浮子流量計對于直管段要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動；金屬管浮子流量計全金屬結構，適于高溫、高壓和強腐蝕性介質；可用于易燃、易爆危險場合；可選二線制、電池、交流供電方式；多參數標定功能；金屬管浮子流量計帶有數據恢復，數據備份及掉電保護功能.
原理：
浮子在測量管中，隨著流量的變化，將浮子向上移動在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸到外部的指示器，使指示器正確地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。
特點：
1、堅固的全金屬結構設計型浮子流量計
2、采用獨立mnodular概念設計的測量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統
4、低壓力損失設計
5、短行程、小型結構設計、儀表總高度250mm
6、磁性耦合結構確保數據傳輸、信號更加穩定
7、保溫或伴熱夾套
8、垂直、水平、各種安裝方式更適合不同使用場合
技術參數
測量范圍:水（20℃）1-200000 l/h
空氣（20℃，0.1013MPa）0.03－4000m3/h
參見流量表，特殊流量可訂制
量程比：標準型10：1 特殊型20：1
精度： 標準型1.5級 特殊型1.0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1.6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：最高可達400℃
介質粘度：DN15: <5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
環境溫度：液晶型－30℃－+85℃
指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20＊1.5
供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
電池型：3．6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出（最大100mA@30VDC內部阻抗100 歐）
特殊型：繼電器輸出（觸點容量最大5A@250VAC）
脈沖輸出：累積脈沖輸出，最小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－99999999
防護等級：IP65
防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6
流量參數
通經（mm） |
流量范圍 |
壓力損失kPa |
水L/h* |
空氣M3/h* |
水 |
空氣 |
常規型 |
防腐型 |
常規型，防腐型 |
15 |
2.5～25 |
--- |
0.07～0.7 |
6.5 |
7.1 |
4.0～40 |
2.5～25 |
0.11～1.1 |
6.5 |
7.2 |
6.3～63 |
4.0～40 |
0.18～1.8 |
6.6 |
7.3 |
10～100 |
6.3～63 |
0.28～2.8 |
6.6 |
7.5 |
16～160 |
10～100 |
0.40～4.0 |
6.8 |
8.0 |
25～250 |
16～160 |
0.7～7.0 |
7.2 |
10.8 |
40～400 |
25～250 |
1.0～10 |
8.6 |
10.0 |
63～630 |
40～400 |
1.6～16.0 |
11.1 |
14.0 |
25 |
100～1000 |
63～630 |
3～30 |
7.0 |
7.7 |
160～1600 |
100～1000 |
4.5～45 |
8.0 |
8.8 |
250～2500 |
160～1600 |
7～70 |
10.8 |
12.0 |
400～4000 |
250～2500 |
11～110 |
15.8 |
19.0 |
40 |
500～5000 |
--- |
12～120 |
10.8 |
9.8 |
600～6000 |
---- |
16～160 |
12.6 |
16.5 |
50 |
630～6300 |
400～4000 |
18～180 |
8.1 |
8.6 |
1000～10000 |
630～6300 |
25～250 |
11.0 |
10.4 |
1600～16000 |
1000～10000 |
40～400 |
17.0 |
15.5 |
80 |
2500～25000 |
1600～16000 |
60～600 |
8.1 |
12.9 |
4000～40000 |
2500～25000 |
80～800 |
9.5 |
18.5 |
100 |
6300～63000 |
4000～40000 |
100～1000 |
15.0 |
19.2 |
150 |
20000～100000 |
--- |
600～3000 |
19.2 |
20.3 |
產品選型
代號 |
測量管結構 |
slk-LZ50 |
下進上出 |
slk-LZ51 |
下進上橫出 |
slk-LZ52 |
下橫進上橫出 |
slk-LZ53R |
右進左出 |
slk-LZ53L |
左進右出 |
| |
代號 |
接液材質 |
R0 |
0Cr18Ni2Mo2Ti |
R1 |
1Cr18Ni9Ti |
| R2 |
316L |
RP |
PTFE |
T1 |
鈦合金 |
| |
代號 |
管道口徑 |
DN15 |
15 |
DN25 |
25 |
DN50 |
50 |
DN80 |
80 |
DN100 |
100 |
DN150 |
150 |
DN200 |
200 |
| |
代號 |
附加結構 |
無 |
|
T |
夾套型 |
Z |
阻尼型 |
G |
高溫型 |
Y |
高壓型 |
| |
代號 |
指示器形式代碼組合 |
M1 |
就地指示器，機械指示瞬時流量 |
M2 |
供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量 |
M3 |
供電型，無機械指示，液晶顯示瞬時/累積流量 |
| |
代碼 |
供電方式 |
無 |
只限M1指示器 |
A |
220VAC，4－20mA輸出 |
B |
電池供電，無輸出 |
C |
24VDC，二線制供電，4－20mA輸出 |
D |
24VDC，三、四線制供電，4－20mA輸出 |
| |
代號 |
防爆標志 |
l |
本安iaCT5方型殼體 |
d |
隔爆Diibt4園殼體 |
| |
代號 |
報警或脈沖輸出 |
無 |
無報警或脈沖輸出 |
K1 |
上限報警或脈沖輸出 |
K2 |
下限報警或脈沖輸出 |
K3 |
上、下限報警或脈沖輸出 |
