您現在的位置 > 首頁 > 電線電纜 > 熱電偶用補償導線、補償電纜

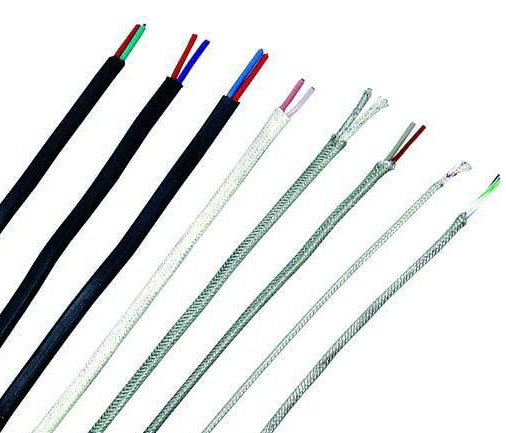

熱電偶用補償導線、補償電纜

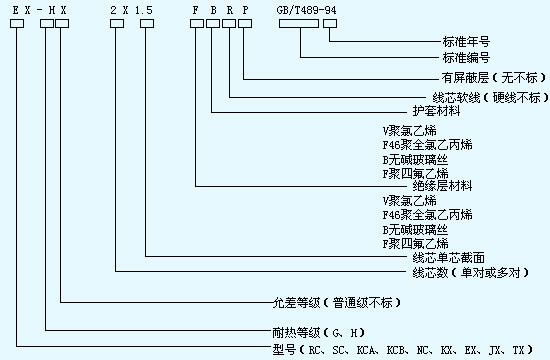

熱電偶用補償導線的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》國家標準(等效采用IEC584-3《熱電偶第三部分—補償導線》國際標準)，絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。 使用溫度—60—205—260℃，屬于當代國際先進水平。     熱電偶補償導線、補償電纜主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。 型號表示 主要技術指標： 補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC 其中：a)型號第一個字母與熱電偶的分度號相對應； b)字母“X”表示延伸型補償導線(型別)； c)字母“C”表示補償型補償導線(型別)。 注：SC型補償導線可配用R型分度號熱電偶 結構特征、絕緣層、護層材料、使用溫度 使用分類、允差等級、護層著色標志 絕緣層及護層 使用溫度 材料 符號 聚氟乙烯 PVC -25～70℃ -25～105℃ 聚全氟乙丙烯 FEP -60～205℃ 可溶性聚四氟乙烯 PFA -60～260℃ 結絕示意 護層 絕緣層 合金絲 護層 屏蔽層 合金絲 使用分類 標志 允許登記及護層著色 普通級 精密級 一般用 G （黑色） S（灰色） 耐熱用 H （黑色） S（灰色） 產品標號（標記） 補償導線合金絲和絕緣層顏色 配用熱電 偶分度號 一般用（G） 產品標號 耐熱用（H） 產品標號 普通級 精密級（S） 普通級 精密級（S） S SC-G SC-GS SC-H -- N NC-G NC-GS NC-H NC-HS K NC-G NC-GS NC-H -- KC2-G KG2-GS KC2-H KC2-HS KX-G KX-GS KX-H KX-HS E EX-G EX-GS EX-H EX-HS J JX-G JX-GS JX-H JX-HS T TX-G TX-GS TX-H TX-HS 補償號 線型號 配用熱電 偶的分度號 補償導線合金線 絕緣層 著色 正極 負極 正極 負極 SC S(鉑鉻10—鉑) SPC(銅) SNC(銅鎳) 紅 綠 NC N(鎳鉻硅—鎳硅) NPC(鐵) NNC(銅鎳) 紅 黃 KC K(銅—康銅) KPC(銅) KNC(銅鎳) 紅 藍 KX K(鎳鉻—鎳硅) KPX(鎳鉻) KNX(銅鎳) 紅 黑 EX E(鎳鉻—銅鎳) EPX(鎳鉻) ENX(銅鎳) 紅 棕 JX J(鐵—銅鎳) JPX(鐵) JNX(銅鎳) 紅 紫 TX T(銅—銅鎳) TPX(銅) TNX(銅鎳) 紅 白 補償導線的熱電勢、允差   熱電勢及允差（μV） 熱電偶測試 端溫度(℃) 100 ℃ 100 ℃ 熱電勢 (標準值) 允 差 熱電勢 (標準值) 允 差 普通級 精密級(S) 普通級 精密級(S) SC或RC 645 ±60(±5.0℃) ±30(±2.5℃) 1440 ±60(±5.0℃) -- 1000 KCA 4095 ±100(±2.5℃) ±60(±1.5℃) 8137 ±100(±2.5℃) ±60(±1.5℃) 900 KCB 4095 ±100(±2.5℃) ±60(±1.5℃) 8137 -- -- 900 KX 4095 ±100(±2.5℃) ±60(±1.5℃) 8137 ±100(±2.5℃) ±60(±1.5℃) 900 NC 2774 ±100(±2.5℃) ±60(±1.5℃) 5912 ±100(±2.5℃) ±60(±1.5℃) 900 NX 2774 ±200(±2.5℃) ±60(±1.5℃) 5912 ±100(±2.5℃) ±60(±1.5℃) 900 EX 6317 ±60(±2.5℃) ±120(±1.5℃) 13419 ±200(±2.5℃) ±120(±1.5℃) 600 JX 5268 ±140(±2.5℃) ±85(±1.5℃) 10777 ±140(±2.5℃) ±85(±1.5℃) 500 TX 4277 ±60(±1.0℃) ±30(±0.5℃) 9285 ±90(±1.5℃) ±48(±0.8℃) 300 補償導線的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸： 使用分類 標稱截面(mm2) 單股線芯 多股軟線芯(R) 絕緣層厚度(mm) 護層厚度(mm) 外徑上限(mm) 線芯股數(根) 單線直徑(mm) 線芯股數(根) 單線直徑(mm) 扁平型 屏蔽扁平型 單股線芯 多股線芯 單股線芯 多股線芯 一般用(G) 0.2 1 0.5 7 0.2 0.4 0.7 3.0x4.6 3.1x4.8 3.8x5.4 3.9x5.6 0.5 1 0.80 7 0.30 0.5 0.8 3.7x6.4 3.9x6.6 4.5x7.2 4.7x7.4 1.0 1 1.13 7 0.43 0.7 1.0 5.0x7.7 5.1x8.0 5.8x8.5 5.9x8.8 1.5 1 1.37 7 0.52 0.7 1.0 5.2x8.3 5.5x8.7 6.0x9.1 6.3x9.6 2.5 1 1.76 19 0.41 0.7 1.0 5.7x9.3 5.9x9.8 6.5x10.1 6.7x10.7 耐熱用(H) 0.2 1 0.5 7 0.2 0.4 0.3 2.3x4.0 2.4x4.2 3.1x4.8 3.2x5.0 0.5 1 0.80 7 0.3 0.4 0.3 2.9x5.0 3.0x5.2 3.7x5.5 3.8x6.0 1.0 1 1.13 7 0.43 0.4 0.3 3.5x5.7 3.7x6.1 4.3x6.5 4.5x6.9 1.5 1 1.37 7 0.52 0.4 0.3 4.0x6.5 4.2x6.9 4.8x7.3 5.0x7.7 2.5 1 1.76 19 0.41 0.4 0.3 4.5x7.3 4.8x7.9 5.3x8.1 5.6x8.7 訂交貨說明： 1、交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。 2、本廠生產熱電偶用補償電纜，供多點測溫使用。 3，用戶如有特殊需求，可在訂貨合同中注明。
