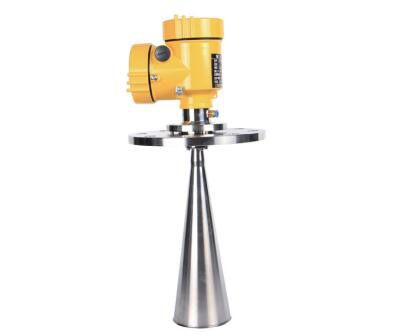

slkD59萬向喇叭雷達物位計
簡介:
slkD59萬向喇叭雷達物位計測量最大距離可達80米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于如：反應釜或固體料倉非常復雜的測量條件。
原理
萬向喇叭雷達物位計天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）
slkD59萬向喇叭雷達物位計參數
應??用：固體料、強粉塵、易結晶、結露場合
測量范圍：80米
過程連接：螺紋、法蘭
介質溫度：-40~250℃ -60~400℃
過程壓力：常壓
精??度：±15mm
頻率范圍：26GHz
防爆等級：Exb IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線)RS485/Modbus
slkD59萬向喇叭雷達物位計外型尺寸圖
slkD59萬向喇叭雷達物位計安裝
slkD59萬向喇叭雷達物位計選型
| 單元 |
參數 |
防爆 |
P標準型(非防爆)
I隔爆型(Exb II BT4 Gb) |
過程連接/材料 |
B法蘭DN80/不銹鋼304
C法蘭DN100/不銹鋼304
D法蘭DN125/不銹鋼304
E法蘭DN150/不銹鋼304
F法蘭DN200/不銹鋼304
H法蘭DN250/不銹鋼304
M法蘭DN80/萬向節（不銹鋼304）
K法蘭DN100/萬向節（不銹鋼304）
T法蘭DN125/萬向節（不銹鋼304）
Z法蘭DN150/萬向節（不銹鋼304）
W法蘭DN200/萬向節（不銹鋼304）
V法蘭DN250/萬向節（不銹鋼304）
Y特殊定制 |
天線形式/材料 |
B喇叭天線Φ76mm/不銹鋼304
C喇叭天線Φ96mm/不銹鋼304
D喇叭天線Φ121mm/不銹鋼304 |
密封/過程溫度 |
V 普通密封/(-40~150)℃
K高溫密封/(-40~250)℃
T高溫密封/(-60~400)℃ |
電子單元 |
3 (4~20)mA/24V DC/HART兩線制
4 (4~20)mA/220V AC四線制
5 RS485/Modbus/四線制 |
外殼/防護等級 |
L 鋁/IP67
G 不銹鋼304/IP67 |
電纜進線 |
M M20*1.5
N 1/2NPT |
特殊定制 |
Y 特殊定制 |
