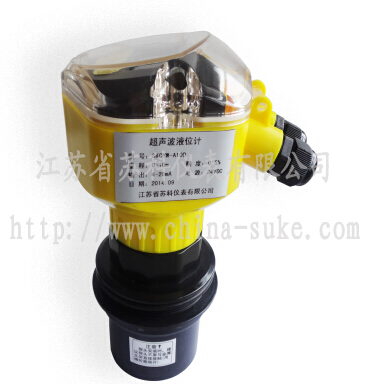

slkCYW系列超聲波液位計
slkCYW系列超聲波液位計是由微處理器控制的數字液位儀表。在測量中脈沖超聲波由傳感器發出，聲波經液體表面反射后被同一傳感器接收并轉換成電信號。超聲波液位計具有自動功率調整，溫度補償，抗干擾等功能。由于采用非接觸測量，被測介質幾乎不受控制，可廣泛應用于水環境、酸堿、泥漿、食品等多種環境。
超聲波液位計可采用二線制、三線制或四線制技術，供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。
應用：
1、測量流量、液位、低表壓、真空和比重
2、兩線制大量程可達30m
3、四線制大量程可達40m
4、小分辨率1mm
5、LCD／LED大顯示屏
6、智能信號處理技術
7、配有高低位雙繼電器（僅四線制）
8、全塑料防腐外殼（防護等級lP67）
9、專利的換能器結構（小量程物位計法蘭安裝時，對法蘭接管長度無要求）
10、簡單的按鍵設定參數（無需等待容器排空或加滿，無需附加的遙控器）
11、靈活的安裝方式（螺紋/法蘭、固定孔/支架）
螺紋尺寸： G2"（一般適用于三線、四線制接線）
M66*3 （一般適用于兩線制接線）
12、交流或直流供電形式可選（僅四線制）
技術參數
型 號 |
slkCYW |
量 程 |
液體：0~15m/20m/30m/40m 固體：0~6m/10m /15m /25m |
盲 區 |
0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m |
精度(空氣中) |
量程的0．2％ |
電流輸出 |
4~20mA |
輸出分辨率 |
實際量程的0．03％ |
輸出負載 |
0~500Ω |
開關量輸出 |
高位、低位繼電器常開 |
繼電器規格 |
AC250V 5A／DC30V |
顯示分辨率 |
lcm |
顯示方式 |
4位LCD液晶(字高15cm) 或6位LED數碼管 |
輸入電源 |
DC24V(±10％)80mA或AC220V 50mA |
溫度補償 |
全范圍自動 |
介質溫度 |
-45℃~+85℃ |
壓力范圍 |
±0．1MPa |
聲波束角 |
5°(3db) |
檢測周期 |
1秒 |
參數設置 |
3位有感按鍵 |
電纜裝置 |
PGl3.5密封套 |
外殼材質 |
ABS |
傳感器材質 |
PVC |
防護等級 |
IP67 |
安裝方式 |
螺紋(法蘭)或固定孔(支架) |
安裝要求 |
探頭發射面應伸出容器安裝口 |
產品選型
slkCYW— |
超聲波液位計 |
型 式
|
A |
一體式兩線制 |
B |
一體式三線制 |
C |
一體式四線制 |
D |
分體式四線制精簡型 |
E |
分體式四線制標準型 |
量 程
|
4 |
L=4m |
6 |
L=6m |
8 |
L=8m |
10 |
L=10m |
12 |
L=12m |
15 |
L=15m |
20 |
L=20m |
30 |
L=30m |
40 |
L=40m |
客戶指定 |
L=…..m |
電源電壓 |
D |
DC24V LCD液晶顯示 |
E |
DC24V LED數碼管顯示 |
A |
AC220V LCD液晶顯示 |
探頭加長 |
**mm |
|
