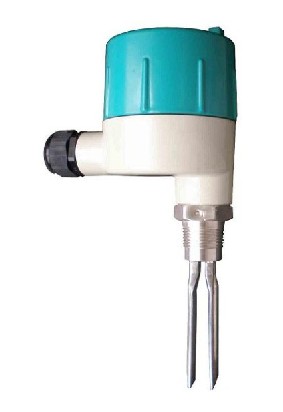

slk300型音叉物位開關
|
一、概述
slk300型音叉物位開關是通過電晶體的諧振來引起其振動的，當受到物料阻尼作用時，振幅急劇降低且頻率和相位發生明顯變化，這些變化會被內部電子電路檢測到，經過處理后，轉換成開關信號輸出。slk300系列音叉物位開關可以對料罐的高低位進行監測、控制和報警，適用于各種液體、粉末、顆粒狀固體。
音叉物位開關實用簡單、運行可靠、適應性強基本上是面維護的、音叉和輸出均有工作狀態，均用發光二極管指示，可依據習慣調整狀態指示，并配有三種輸出方式（直流24V、交流110V和交流220V）和多種輸出方式（直流電流輸出型、繼電器接點輸出型、直流電壓輸出型）。所有類型均有高或低故障報警模擬和可選擇的儀表開關靈敏度。
二、技術參數
- 介質溫度范圍：-20℃～80℃
- 環境溫度：-20℃～220℃
- 環境濕度：≤95%RH
- 被測介質：液體、粉末或顆粒狀固體
- 被測介質密度：固體≥0.1g/cm³；液體≥0.7g/cm³；
- 被測固體顆粒尺寸：≤10mm
- 大液體粘度：＜1000mm²/S
- 被測介質安息角：≥200
- 壓力范圍：≤1MPa
- 殼體材料：壓鑄鋁合金
- 叉體材料：1Cr18Ni9Ti
- 防爆等級EXDIICT6
- 外殼防護等級：IP66
- 連接方式：1"NPT螺紋；法蘭（用戶選定）
- 電氣參數：
①供電電壓：DC24V;AC220V 50HZ
②輸出信號：繼電器輸出：8A 220V AC
直流電壓輸出：0或5V
直流電流輸出：0或10Ma
③ 電源功耗：≤2W
- 音叉振動頻率：300±50HZ
- 環境振動等級：V.L.4加速度不大于1g
- 開關信號動作時間：1—60S
三、電氣接線圖
 |
音叉物位開關接線左圖所示，儀表接線端的POWER號為電源端，1和2為220V電源輸入，3為接地，4和5為24V電源輸入，6~11號為繼電器輸出端。
紅燈---繼電器輸出狀態選擇顯示；
綠燈---叉體狀態指示
|
|
|
