slkLC系列橢圓齒輪流量計是容積式流量計的一種，是在流量儀表中精度高的一類，用于精密的連續或間斷的測量管道中液體的流量或瞬時量，它特別適用于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。
橢圓齒輪流量計工作原理

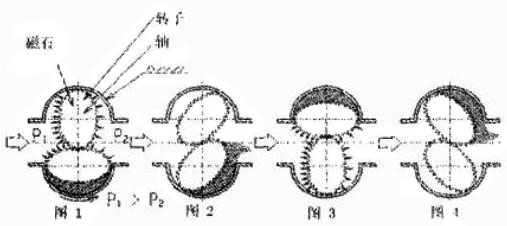

橢圓齒輪流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼（計量室）所構成，如下圖所示。
橢圓齒輪在被測介質的壓差△p的作用下，產生作用力矩使其轉動。轉子1和轉子2互相交替地由一個帶動另一個轉動。每個轉子上有兩個磁石，轉信號發生元件，在腔體底部兩軸中心點有一磁性信號檢測元件，每當磁石轉到檢測元件處，傳感器計數一下轉一個脈沖。每個脈沖對應一定的介質排出量F，F(xiàn)=XXml/p，所以可求得單位時間內的體積流量Qm：Qm=F*H，F(xiàn)為每個脈沖排除的介質量；H單位時間的脈沖數。
