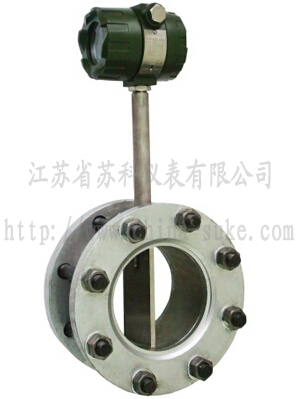

壓縮空氣是企事業單位重要的二次能源，大多由電能或熱能經壓縮機轉換而來，而對于壓縮空氣流量?jī)x表選型的問題，更是一件非常慎重的事情。下面我們先來了解下壓縮空氣流量渦街流量計測量的應用：
1、渦街流量計的測量范圍較大，一般10：1，但測量下限受許多因素限制：Re＞10000是渦街流量計工作的基本條件，除此以外，它還受旋渦能量的限制，介質流速較低，則旋渦的強度、旋轉速度也低，難以引起傳感元件產生響應信號，旋渦頻率f也小，還會使信號處理發生困難。測量上限則受傳感器的頻率響應（如磁敏式一般不超過400Hz）和電路的頻率限制，因此設計時一定要對流速范圍進行計算、核算，根據流體的流速進行選擇。使用現場環境條件復雜，選型時除注意環境溫度、濕度、氣氛等條件外，還要考慮電磁干擾。
2、振動也是渦街流量計的一大勁敵。因此在使用時注意避免機械振動，尤其是管道的橫向振動（垂直于管道軸線又垂直旋渦發生體軸線的振動），這種影響在流量計結構設計上是無法抑制和消除的。由于渦街信號對流場影響同樣敏感，故直管段長度不能保證穩定渦街所必要的流動條件時，是不宜選用的。即使是抗振性較強的電容式、超聲波式，保證流體為充分發展的單向流，也是不可忽略的。
3、介質溫度對渦街流量計的使用性能也有很大的影響。如壓力應力式渦街流量計不能長期使用在300℃狀態下，因其絕緣阻抗會由常溫下的10MΩ——100MΩ急降至1MΩ——10KΩ，輸出信號也變小，導致測量特性惡化，對此宜選用磁敏式或電容式結構。在測量系統中，傳感器與轉換器宜采用分離安裝方式，以免長期高溫影響儀表可靠性和使用壽命。
4、在渦街流量計測量壓縮空氣的過程中，渦街流量計的安裝位置也是影響渦街流量計精準計量的一個重大的因素，在同心管道上前后沒有阻流件、閥門、彎管的情況下，至少要保證前端10DN，后端5DN的直管段（DN表示儀表公稱通徑），如果有以上類似的情況，需要保證至少有前端20DN，后端10DN的直管段來保證管道內介質的流場在通過渦街流量計的時候是均勻的，在需要做變徑或者縮徑的情況下，需要在跟渦街流量計前后同口徑的擴管或者是收縮管至少前20DN后10DN的直管然后在接現場管道。
