LZB-()W型

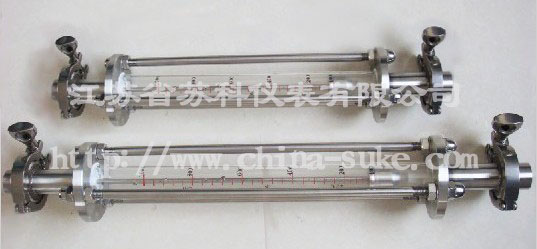

衛生型玻璃轉子流量計是帶有刻度且透明的玻璃管，能直接觀察被測量介質流動狀態的指示型流量計。適用于測量單相非脈動液體流體的流量。衛
生型玻璃轉子流量計與被測量介質接觸的部位（除玻璃管外）均采用0Cr17Ni12Mo2材料生產，具有較強的耐腐性能，可檢測酸（氫氟酸除外）、堿、氧化劑和其它腐蝕性的液體的流量，而在流量計上配備衛生型快裝卡箍接頭，方便了現場安裝、維修。衛生型玻璃轉子流量計廣泛應用于食品、制藥、化工等行業。
流量計的工作原理
流量計的測量部分是由一直垂直安裝的錐犁玻璃管和在管內可以上下移動的浮子組成。當具有一定動能的被測量介質流經錐犁玻璃管時，被測量介質的浮力將具有幾何形狀的浮子浮起時，浮子的讀數位置與對應在錐犁玻璃管上的流量刻度線想配合，就能讀出此時通過管道內流體的瞬時流量，隨著流體動能的變化，浮子的位置也在不斷的變化，而對應的讀數值也在變化。
外形尺寸：
型 號 |
LZB-15W |
LZB-25W |
LZB-40W |
LZB-50W |
LZB-80W |
LZB-100W |
高度尺寸
（mm） |
470 |
470 |
570 |
570 |
660 |
660 |
規格型號及流量參數
產品型號 |
公稱直徑
（mm） |
流量范圍
（L/h） |
密封壓力
（Mpa） |
耐 壓
（Mpa） |
精 度
（％） |
備 注 |
LZB-15W |
DN15 |
16~160 |
≤0.6 |
≤0.9 |
2.5 |
|
25~250 |
40~400 |
LZB-25W |
DN25 |
40~400 |
≤0.6 |
≤0.9 |
2.5 |
|
60~600 |
100~1000 |
LZB-40W |
DN40 |
160~1600 |
≤0.6 |
≤0.9 |
2.5 |
|
250~2500 |
LZB-50W |
DN50 |
400~4000 |
≤0.4 |
≤0.6 |
2.5 |
|
600~6000 |
LZB-80W |
DN80 |
1000~10000 |
≤0.4 |
≤0.6 |
2.5 |
|
1600~16000 |
LZB-100W |
DN100 |
5000~25000 |
≤0.4 |
≤0.6 |
2.5 |
|
8000~40000 |
