如何選擇合適的流量計 發布時間：2017-07-20

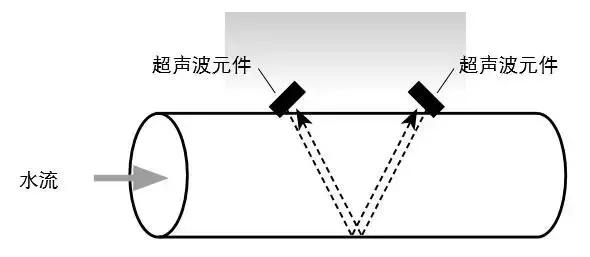

超聲波式 正朝著商品化發展的超聲波流量計是以“時差傳播系統”為中心�！緯r差傳播系統】（以反射型為例）針對液體的行進方向，向上升方向或下降方向發射超聲波。相互接收配管內部反射回彈的超聲波。在水中行進的超聲波如果逆流行進，則傳播速度變慢 ；如果順流行進，則傳播速度變快。二者之間的傳播時間差將轉換為流速。 優點：無壓力損失 ???? ?具有可從配管外側進行檢測的類型 缺點：必須要有直管部分 ????? 液體中的固體物較多時會導致誤動作 ????? 氣泡較多時無法測量 電磁式 電磁流量計正如其名稱所示，是利用法拉第電磁感應來檢測流量。在法拉第電磁感應定律中，如果導電性液體在磁場 中移動，則會產生與管道內徑 × 磁場強度 × 平均流速成正 比的電動勢（電壓）。換言之，在磁場中流動的液體“流速”會轉換成電。 優點：受液體溫度、壓力、密度或粘度的影響較小 ????? 可檢測包含污染物（固體、氣泡）的液體 ????? 壓力損失較少 ????? 無可動部位（維護性優良） 科里奧利式 科里奧利式流量計在其自身內部利用稱為科里奧利效應的 物理現象。如上圖所示，流體流過振動的 U 形管時，流入 端 A 與流出端 B 之間會產生逆向的科里奧利效應，使 U 形 管扭曲。由于科里奧利效應與物體的重量和速度成正比關系，因此如果測量出扭曲量，便可知道質量和流量。 優點：高精度 ????? 可測量質量和流量 ????? 無需直管部分 ????? 高速響應 ????? 可檢測高粘度液體 ????? 可測量密度 缺點：與其他檢測原理相比價格較高 ????? 壓力損失較大 ????? 易受振動影響 卡門渦流式 歸類為渦流流量計，采用的是 1912 年西奧多 · 馮 · 卡門 （Theodore von Karman）以理論證明的定律。在流動的流體 中存在柱狀障礙物（渦流發生體）時，將會在下游生成交替渦流。流體的流速與渦流頻率成正比關系，因此檢測渦流脈沖數量便可測出流量。主要檢測方法是使用壓電元件來感測渦流振動，但也有使用超聲波檢測渦流的方法。 優點：無機械可動部位 ????? 可檢測液體、氣體以及蒸汽任意一種 ????? 由于無電極，因此具有耐藥性極強的規格 ????? 幅度變化范圍較大，精度較高 缺點：由于會限制流道，因此將產生壓力損失（也有不限制流道的類型） ????? 析出水垢或含有固體的液體會造成堵塞 ???? ?不適用于高粘度液體 ????? 不耐配管振動 ???? ?必須要有支管部分 熱式 流體接觸到熱物體時，會從物體上帶走熱量，使流體的溫度上升。熱式流量計正是利用這種原理測量流量。熱式流量計可分為兩種方式。 ■溫差測量法…在流體中安裝一個加熱器，在上游與下游 2 個點測量流體溫度，然后根據 2 點之間的溫差計算出流量。 主要用于小流量。 ■功耗測量法…在流體中安裝一個加熱器，在上游與下游 2 個點測量流體溫度，通過對加熱器進行控制，使 2 點之間 的溫差保持恒定。 優點：可檢測氣體 ????? 基本無壓力損失 ????? 可測量質量和流量 缺點：流體溫度發生變化時會產生誤差 ????? 設定與流體的類型和成分相匹配的規格比較麻煩

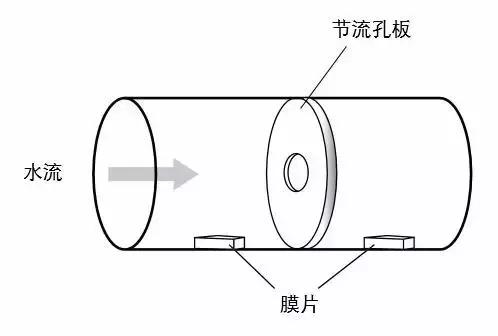

膜片式 屬于壓力差流量計。就流量計產量而言，壓力差流量計當前占據最大的市場份額。利用伯努利原理，在流動的流體流道中安裝一個故意用來產生壓力損失的節流孔板，測量節流孔板前后的壓力差來檢測流量。壓力損失所產生的上游與下游的壓力差，利用膜片進行檢測。 優點：可檢測氣體、液體以及蒸汽 價格一般較低 無可動部位 缺點：由于具有節流孔板，因此產生的壓力損失較大 不適用于含有固體的液體 由于對紊流敏感，因此需要一段較長的直管部分

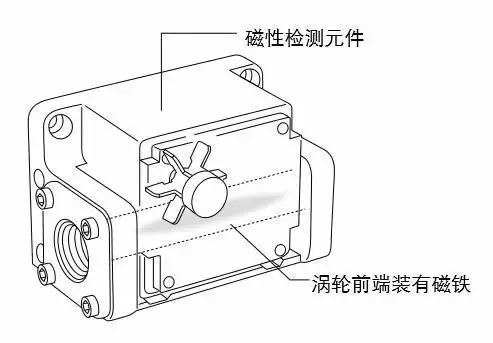

渦輪式 歸類為渦輪流量計。按結構大致分為 2 類，分別為 (1) 水 輪結構的“切向流渦輪式流量計”(2) 風車結構的“軸向流 渦輪式流量計”。流量與渦輪的轉速始終成正比關系。因此，用流體流動的力來轉動渦輪，可根據轉速測量出流量。通過在葉片前端或旋轉軸上嵌入磁鐵，便可提取出脈沖信號，從而得出轉數以換算流量。 優點：重現性（重復精度）和響應性優異 結構簡單，價格低廉 機型小巧卻可測量大容量 缺點：不耐異物（導致堵塞） 由于渦輪高速旋轉會導致軸向磨損，因此需要定期維護 浮子式 歸類為面積流量計。主流方法是在錐形管（越向上寬度越大）中懸浮一個浮子。流體被迫進入錐形管與浮子之間時，便會形成壓力差。此時，浮子會停留在“壓力差產生的向上的力”與“浮子重力產生的向下的力”的平衡區域，顯示瞬時流量。常見的“浮子式流量計”是采用透明材料制作錐形管，并在上面刻有流量刻度，可直接讀取流量。此外，也有一些類型是在浮子中內置磁鐵，使用磁傳感器進行檢測。 優點：可檢測氣體、液體以及蒸汽 價格一般較低 壓力損失較小 缺點：精度不是很高 不適用于含有固體的液體 直接讀書型在椎管變臟時會看不到浮子
